Como projetar um sistema de circulação de gás para uma selo mecânico a gás seco?

Como fornecedor de selos mecânicos de gás seco, vi em primeira mão a importância de um sistema de circulação de gás bem projetado. Um bom sistema de circulação de gás não só melhora o desempenho dos selos mecânicos de gás seco, mas também prolonga sua vida útil. Neste blog, compartilharei algumas dicas sobre como projetar um sistema de circulação de gás para um selo mecânico de gás seco.

Compreendendo o básico

Primeiro, vamos entender o básico. Um selo mecânico de gás seco é usado para evitar vazamento de gás de um eixo giratório. Funciona criando uma vedação entre duas superfícies planas, geralmente um anel estacionário e um anel giratório. O sistema de circulação de gás desempenha um papel crucial aqui. Ajuda a remover o calor gerado durante o processo de vedação, evita o acúmulo de contaminantes e mantém uma pressão estável ao redor da vedação.

Avaliando as condições operacionais

O primeiro passo no projeto de um sistema de circulação de gás é avaliar as condições de operação. Você precisa saber coisas como o tipo de gás que está sendo selado, a pressão e a temperatura do sistema e a velocidade do eixo giratório. Por exemplo, se estiver lidando com um sistema de alta pressão, você precisará de um sistema de circulação mais robusto para lidar com a pressão.

Digamos que você esteja vedando um gás corrosivo. Nesse caso, você precisará utilizar materiais resistentes à corrosão em seu sistema de circulação. Você também pode precisar projetar o sistema de uma forma que permita uma limpeza fácil para evitar o acúmulo de subprodutos corrosivos.

Selecionando os componentes certos

Depois de avaliar as condições operacionais, é hora de selecionar os componentes certos para o seu sistema de circulação de gás. Existem vários componentes principais de que você precisará:

Unidade de Fornecimento de Gás

A unidade de fornecimento de gás é responsável por fornecer o gás à vedação. Deve ser capaz de manter pressão e vazão constantes. Você pode escolher entre diferentes tipos de unidades de fornecimento de gás, como compressores ou cilindros, dependendo de suas necessidades específicas.

Filtros

Os filtros são essenciais para remover quaisquer contaminantes do gás. Eles ajudam a proteger a vedação contra danos e garantem seu bom funcionamento. Você pode usar diferentes tipos de filtros, como filtros de partículas ou filtros coalescentes, dependendo da natureza dos contaminantes.

Reguladores

Reguladores são usados ​​para controlar a pressão do gás. Eles garantem que a pressão ao redor da vedação esteja dentro da faixa aceitável. Você precisa selecionar reguladores que sejam precisos e confiáveis.

Tubulação e acessórios

As tubulações e conexões são utilizadas para conectar todos os componentes do sistema de circulação de gás. Você precisa escolher materiais que sejam compatíveis com o gás e que possam suportar as condições de operação. Por exemplo, se estiver lidando com gases de alta temperatura, você precisará usar tubulação resistente ao calor.

Projetando o layout

O layout do sistema de circulação de gás também é muito importante. Você precisa projetá-lo de forma a minimizar as quedas de pressão e garantir um fluxo de gás eficiente. Aqui estão algumas dicas:

Mantenha a tubulação curta

Tubulação mais longa pode causar mais quedas de pressão. Portanto, tente manter a tubulação o mais curta possível. Isso também reduzirá a quantidade de gás perdida no sistema.

Evite curvas acentuadas

Curvas acentuadas na tubulação podem interromper o fluxo de gás e causar quedas de pressão. Use curvas suaves.

Forneça suporte adequado

A tubulação e os componentes precisam ser apoiados adequadamente para evitar vibrações e danos. Você pode usar suportes e braçadeiras para fornecer suporte.

Considerando a segurança

A segurança é sempre uma prioridade máxima ao projetar um sistema de circulação de gás. Você precisa garantir que o sistema seja à prova de vazamentos e que não haja perigos potenciais. Aqui estão algumas medidas de segurança que você pode tomar:

Instale detectores de vazamento

Os detectores de vazamento podem ajudá-lo a detectar qualquer vazamento de gás no sistema. Eles podem ser configurados para disparar um alarme se um vazamento for detectado, permitindo que você tome medidas imediatas.

Use válvulas de alívio de pressão

Válvulas de alívio de pressão são usadas para evitar sobrepressurização do sistema. Eles abrem automaticamente quando a pressão ultrapassa um determinado limite, liberando o excesso de gás.

Fornece ventilação

A ventilação adequada é essencial para evitar o acúmulo de gás na área. Você pode instalar ventiladores ou dutos para garantir que o gás seja removido com segurança.

Integração com outras tecnologias de vedação

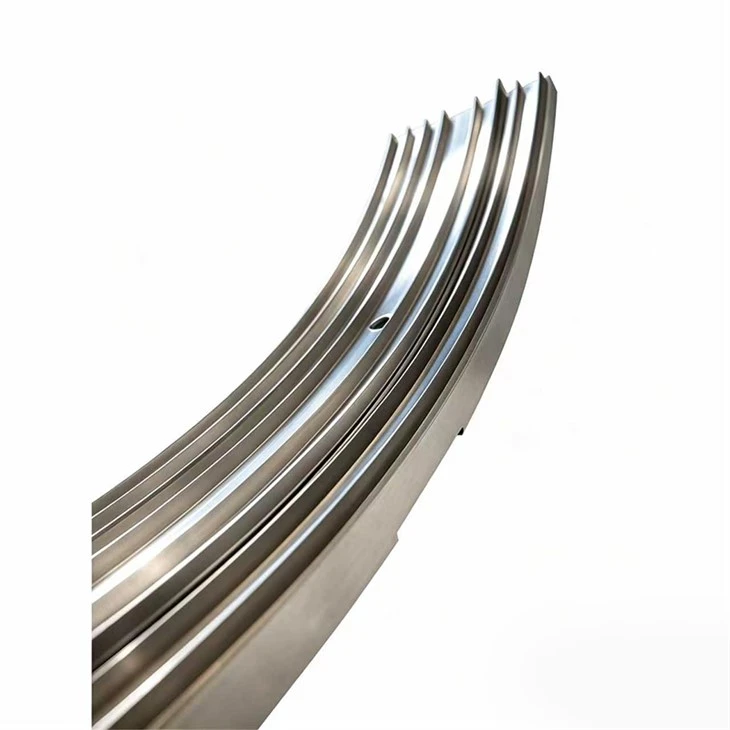

Em alguns casos, você pode querer integrar o sistema de circulação de gás com outras tecnologias de vedação. Por exemplo, você pode combinar um selo mecânico a gás seco com umConjunto de vedação do eixo. O conjunto da vedação do eixo pode fornecer uma camada adicional de proteção contra vazamentos.

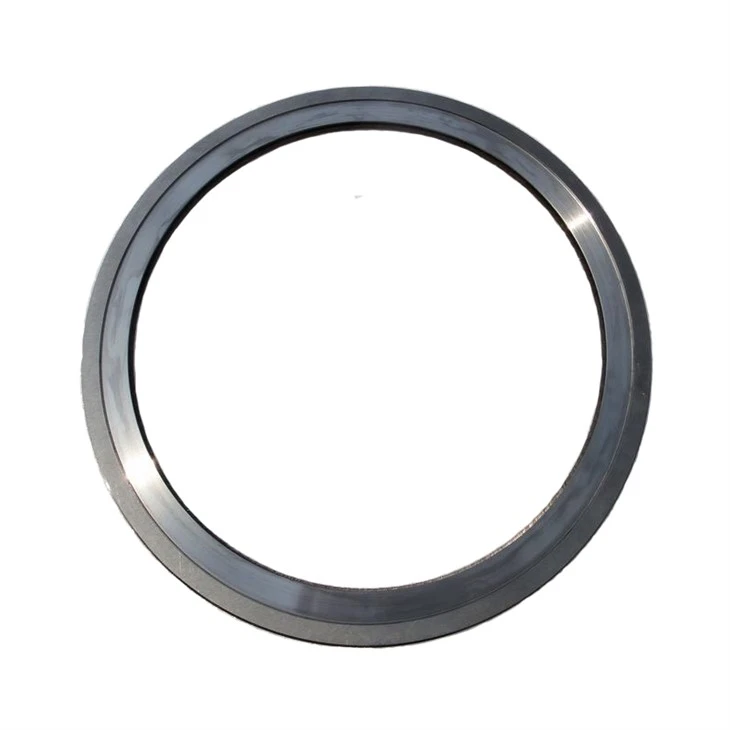

Outra opção é usar umVedação de escova flexível. As vedações de escova flexíveis podem se adaptar ao movimento do eixo e proporcionar um melhor desempenho de vedação.

Você também pode considerar usar umSelo Labirinto Flutuante. As vedações de labirinto flutuante podem ajudar a reduzir o vazamento de gás, criando um caminho tortuoso para o gás fluir.

Teste e Validação

Depois de projetar o sistema de circulação de gás, é importante testá-lo e validá-lo. Você pode realizar testes para verificar a pressão, vazão e temperatura do gás. Você também pode verificar se há vazamentos ou outros problemas.

Os testes podem ser feitos em laboratório ou em ambiente real. Se você estiver testando em um ambiente do mundo real, monitore o sistema de perto para garantir seu funcionamento adequado.

Conclusão

Projetar um sistema de circulação de gás para um selo mecânico de gás seco é um processo complexo, mas é essencial para o desempenho e a longevidade do selo. Ao avaliar as condições de operação, selecionar os componentes corretos, projetar o layout, considerar a segurança, integrar com outras tecnologias de vedação e testar e validar o sistema, você pode criar um sistema de circulação de gás confiável e eficiente.

Se você estiver procurando por um selo mecânico de gás seco ou precisar de ajuda para projetar um sistema de circulação de gás, não hesite em entrar em contato. Estamos aqui para ajudá-lo a encontrar as melhores soluções para suas necessidades específicas. Vamos iniciar uma conversa e ver como podemos trabalhar juntos para melhorar seus sistemas de vedação.

Referências

• "Manual de Selos Mecânicos" por John Adamson
• "Tecnologia de vedação para equipamentos rotativos" por David A. Collins
• Vários documentos técnicos do setor sobre selos mecânicos de gás seco e sistemas de circulação de gás.
